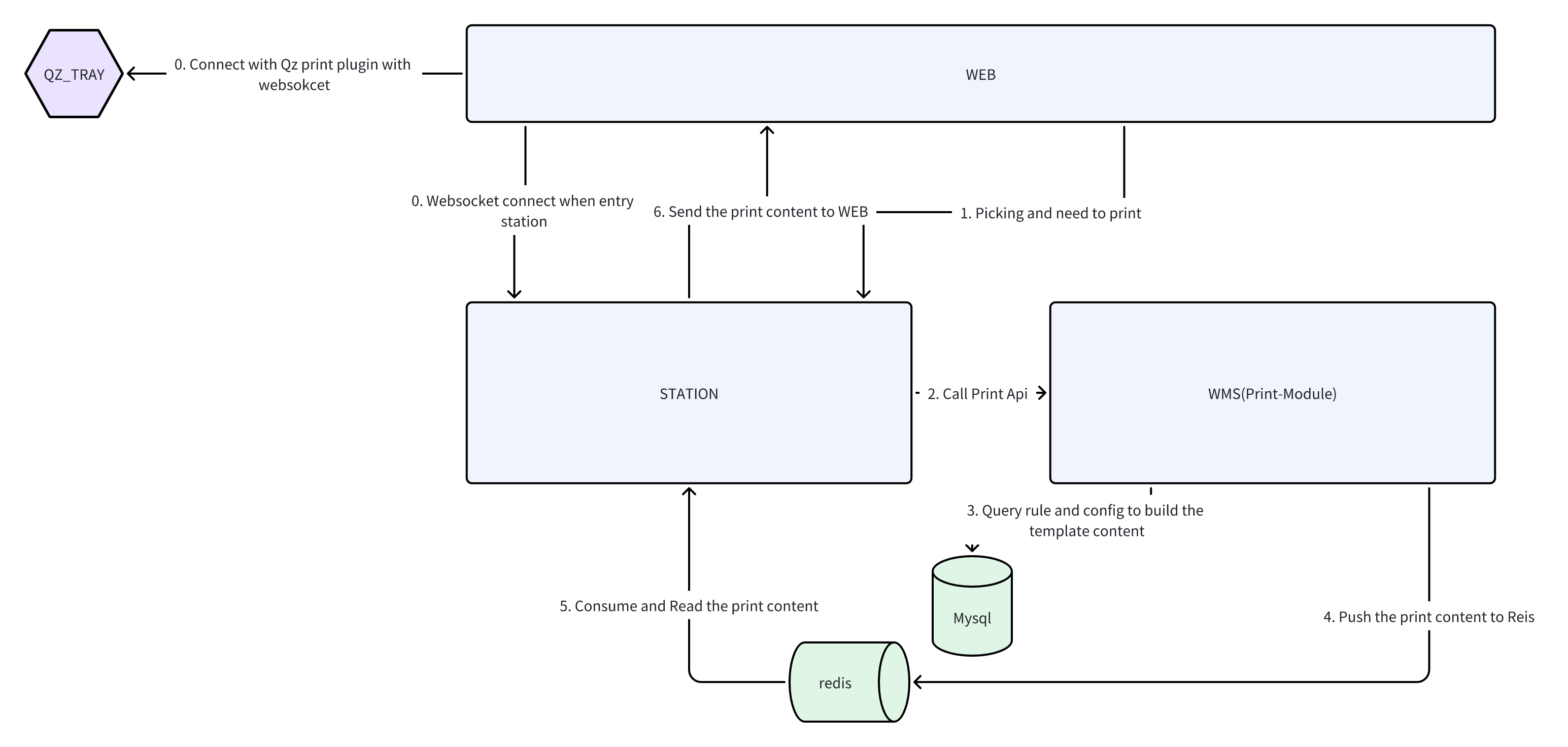

0. 打印模块设计​


Websocket 连接​

当用户进入STATION站点时，系统通过WebSocket与WEB服务建立实时连接（标注0） ,同时WEB浏览器会与QZ_TRAY打印插件建立实时连接（标注O）。

触发打印请求​

用户在STATION完成拣货操作后触发打印需求（标注1），随后调用打印API（标注2）。

模板构建与数据处理​

  1. WMS打印模块接收到请求后：
  2. 从MySQL数据库查询打印规则和配置（标注3）；
  3. 根据规则动态生成打印模板内容；
  4. 将内容推送至Redis 队列（标注4）。

内容消费与传输​

STATION从Redis消费并读取打印内容（标注5），随后将内容发送给WEB服务（标注6）。

执行打印###​

WEB通过WebSocket与QZ_TRAY打印插件连接，最终驱动打印机输出（标注O）。

流程特点###​

  1. 依赖MySQL存储配置、Redis实现高效内容中转；
  2. 全程通过WebSocket保持实时通信，确保打印指令的即时性；
  3. 各模块分工明确（如WMS负责逻辑处理，WEB负责通信中转）。

QZ_Tray 是一个打印插件，用于在Windows系统上实现打印功能。https://qz.io/

1. 系统登录与导航​

1.1 登录系统​

  • 打开浏览器，输入系统网址
  • 在登录页面输入您的用户名和密码
  • 点击"登录"按钮进入系统

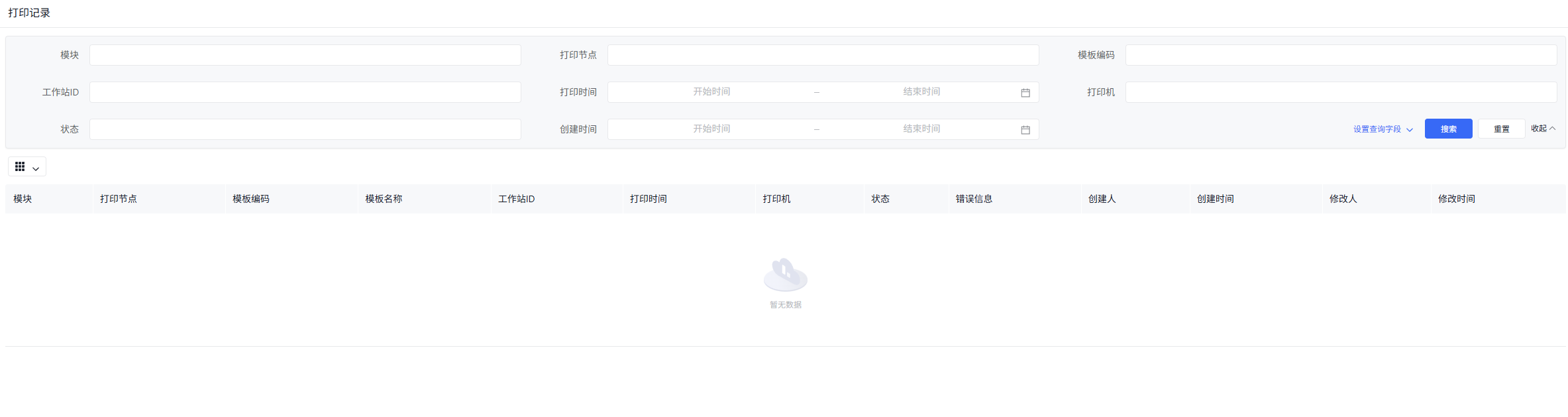

1.2 导航到打印管理页面​

  • 登录成功后，在左侧导航栏中找到"配置中心" > "打印配置"
  • 点击展开后选择"打印记录"
  • 系统将显示打印任务管理主页面 img.png

2. 打印配置流程​

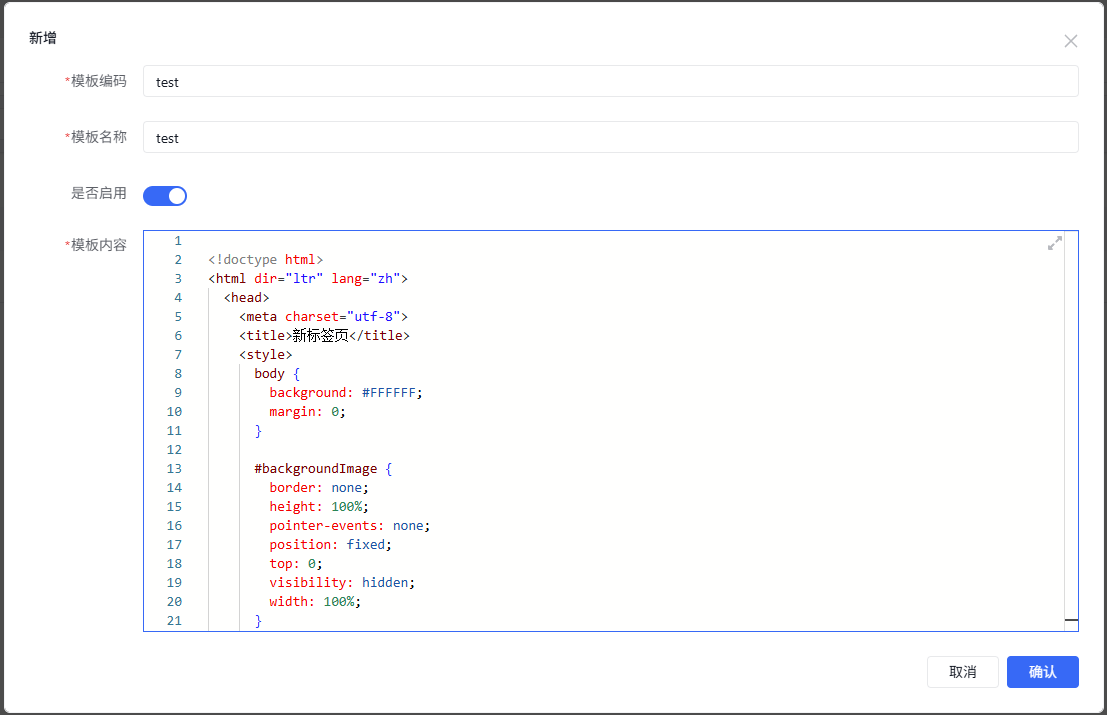

2.1 配置打印模板​

创建新模板​

  1. 进入"打印配置 " > "打印模板"
  2. 点击"新增"按钮
  3. 填写模板信息：
    • 模板编码：输入唯一标识符(如"X3M")
    • 模板名称：描述性名称(如"包装信息模板")
    • 模板内容：输入模板的html内容
    • 启用状态：勾选以启用模板
  4. 点击"保存"完成创建 img.png

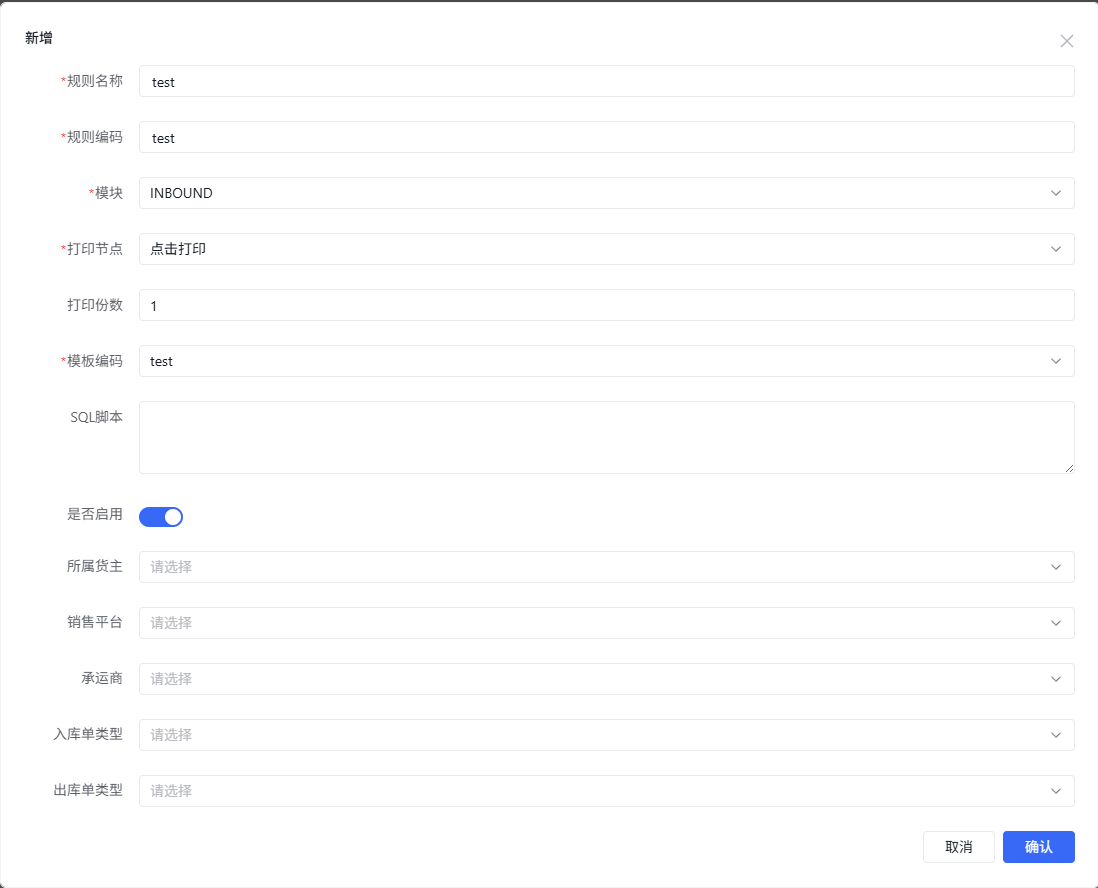

2.2 配置打印规则​

创建新规则​

  1. 进入"打印配置 " > "打印规则"

  2. 点击"新增"按钮

  3. 填写规则信息：

    基本信息

    • 规则名称：描述性名称
    • 规则编码：唯一标识符
    • 模块：选择业务模块
    • 打印节点：选择触发时机

    条件设置

    • 货主编码（可选）
    • 销售平台（可选）
    • 承运商编码（可选）
    • 订单类型（可选）

    打印设置

    • 模板编码：选择关联模板
    • SQL脚本：用于查询打印数据（可选）
    • 打印份数：默认数量

  4. 点击"保存"完成创建 img.png

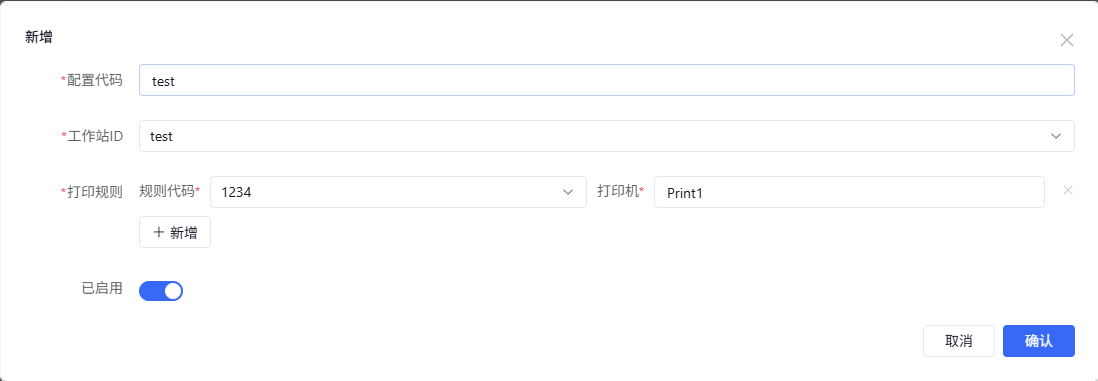

2.3 配置工作站打印设置​

创建新配置​

  1. 进入"打印配置 " > "打印配置"
  2. 点击"新增"按钮
  3. 填写配置信息：
    • 配置编码：唯一标识符
    • 工作站ID：目标工作站
    • 打印配置详情：
      • 添加规则
      • 指定打印机
  4. 点击"保存"完成创建 img.png

3. 打印记录查询​

3.1 基本查询​

  1. 进入"打印记录管理"
  2. 设置查询条件：
    • 模块（必选）
    • 打印节点（必选）
    • 工作站ID（可选）
    • 时间范围（可选）
    • 状态（可选）
  3. 点击"搜索"执行查询

3.2 记录处理​

  • 成功记录：显示打印详情
  • 失败记录：
    • 查看错误信息
    • 可点击"重试"按钮
    • 支持导出错误报告

4. 常见问题解答​

Q1: 规则未生效怎么办？​

  1. 检查规则状态
  2. 验证关联模板状态
  3. 确认工作站配置
  4. 检查业务数据匹配

Q2: 打印乱码处理​

  1. 检查模板编码
  2. 验证打印机驱动
  3. 确认字体支持

5. 注意事项​

⚠️ 重要提示

  • 删除配置前请先禁用
  • 建议定期检查打印记录
  • 权限控制由管理员设置
